ZQ80D ডাবল-সারি ব্রিজ টাইপ লোড বিয়ারিং প্লাস্টিক কেবল ড্র্যাগ চেইন
ডাবল সারি বা একাধিক সারি
কেবল ড্র্যাগ চেইনের জন্য ইনস্টলেশন
কভারের উভয় প্রান্তে খোলার গর্তে উল্লম্বভাবে একটি স্ক্রু ড্রাইভার রাখুন এবং তারপর কভারটি খুলুন। প্রদত্ত নির্দেশাবলী অনুসারে কেবল এবং তেল পাইপের জন্য ড্র্যাগ চেইনটি রাখুন। কভারটি পিছনে রাখুন। মনে রাখবেন যে একটি কেবলের স্থির প্রান্ত এবং চলমান প্রান্তটি শক্তভাবে স্থির করা উচিত।
যখন দীর্ঘ স্লাইডিং পরিষেবায় ব্যবহার করা হয়, তখন কিছু সাপোর্টিং রোলার বা গাইড গ্রুভ ব্যবহার করার পরামর্শ দেওয়া হয়, এটি তখন নিখুঁত হবে।
ড্র্যাগ চেইনের বৈশিষ্ট্য এবং প্রয়োগ
১. পণ্যটি এমন স্থানে ব্যবহার করা যেতে পারে যেখানে পারস্পরিক গতিবিধির প্রয়োজন হয় যাতে অভ্যন্তরীণভাবে ইনস্টল করা তার, তেলের পাইপ, গ্যাস টিউব এবং জলের টিউবগুলিকে টেনে এনে সুরক্ষিত করা যায়।
২. মেরামত ও রক্ষণাবেক্ষণের সুবিধার্থে চেইনের প্রতিটি জয়েন্ট খোলা যেতে পারে। এটি কম শব্দ করে এবং চালানোর সময় এটি পরিধান-প্রতিরোধী। এটি উচ্চ গতিতেও চালানো যেতে পারে।
৩. ডিজিটাল-নিয়ন্ত্রিত মেশিন টুলস, ইলেকট্রনিক সরঞ্জাম, পাথর শিল্পের যন্ত্রপাতি, কাচ শিল্পের যন্ত্রপাতি, দরজা ও জানালার যন্ত্রপাতি, ছাঁচনির্মাণ ইনজেক্টর, ম্যানিপুলেটর, উত্তোলন এবং পরিবহন সরঞ্জাম এবং স্বয়ংক্রিয় গুদাম ইত্যাদিতে ইতিমধ্যেই ড্র্যাগ চেইন ব্যাপকভাবে ব্যবহৃত হয়েছে।
মডেল টেবিল
| মডেল | অভ্যন্তরীণ H×W(A) | বাইরের H | বাইরের পশ্চিম | স্টাইল | নমন ব্যাসার্ধ | পিচ | অসমর্থিত দৈর্ঘ্য |
| জেডকিউ ৮০x৯৫ডি | ৮০x৯৫ | ১১৮ | ২এ+৭৭ | সেতুর ধরণ উপরের এবং নীচের ঢাকনা খোলা যেতে পারে সম্পূর্ণরূপে ঘেরা উপরের এবং নীচের ঢাকনা খোলা যেতে পারে | ১৫০. ২০০. ২৫০. ৩০০. ৩৫০. ৪০০. ৫০০. ৬০০ | ১০০ | ৩.৮ মি |
| জেডকিউ ৮০x১২৫ডি | ৮০x১২৫ | ||||||
| জেডকিউ ৮০x১৫০ডি | ৮০x১৫০ | ||||||
| জেডকিউ ৮০x১৭৫ডি | ৮০x১৭৫ | ||||||
| জেডকিউ ৮০x২০০ডি | 80x200 এর বিবরণ | ||||||
| জেডকিউ৮০x২২৫ডি | ৮০x২২৫ | ||||||
| জেডকিউ ৮০x২৫০ডি | 80x250 এর বিবরণ | ||||||
| জেডকিউ৮০x৩০০ডি | 80x300 এর বিবরণ |

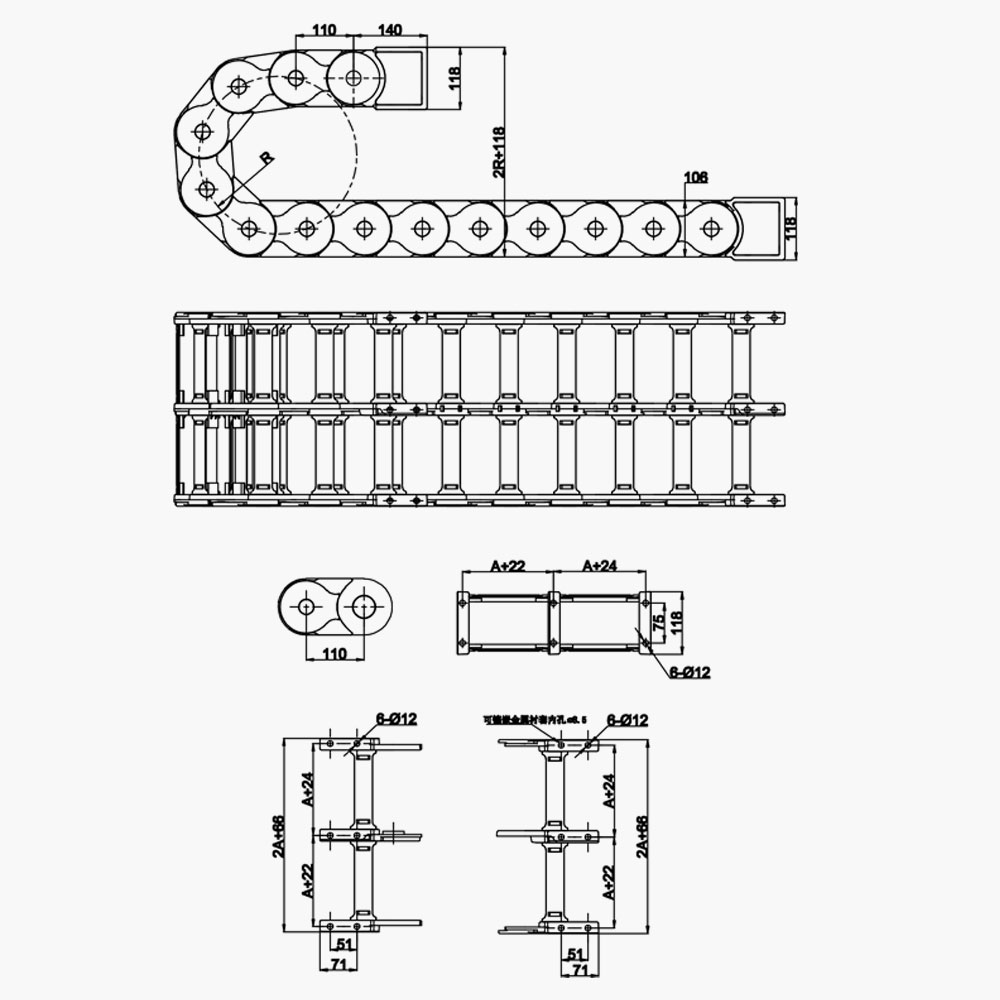

কাঠামো চিত্র
লোড-বেয়ারিং কার্ভ ডায়াগ্রাম
আবেদন
কেবল ড্র্যাগ চেইন বিভিন্ন ধরণের অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যেখানেই চলমান কেবল বা হোস থাকে। এর অনেক অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছে; মেশিন টুলস, প্রক্রিয়া এবং অটোমেশন যন্ত্রপাতি, যানবাহন পরিবহনকারী, যানবাহন ধোয়ার ব্যবস্থা এবং ক্রেন। কেবল ড্র্যাগ চেইনগুলি অত্যন্ত বড় আকারের বিভিন্ন ধরণের আকারে আসে।
